Les axes XYZ
Comment calibrer les axes XYZ avec pronterface.

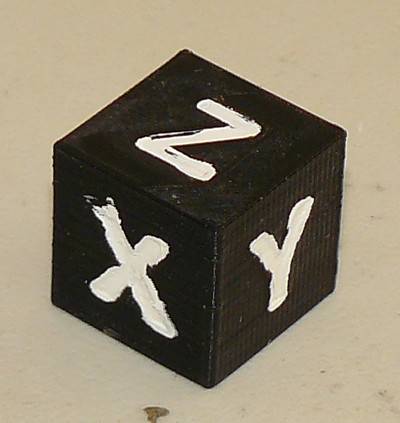

- Imprimer un cube de 20 mm de cotés
- Télécharger Pronterface 2.0.1 (gratuit) sur internet “https://pronterface.fr.uptodown.com/windows/telecharger”
- Installer sur le PC
Connexion :
- Machine éteinte.
- “Pronterface” éteint.
- Débrancher carte micro SD, SD ou clé USB (selon les imprimantes 3D).
- Brancher le fil entre ordinateur et imprimante 3D.
- L'écran de l'imprimante va s’allumer.
- Allumer Pronterface, un début de ligne de commande apparait.
- Allumer l'imprimante.
- Quand l'écran est allumé (comme au démarrage normal).
- Ouvrir “pronterface”.
- Choisissez le “port : 'x'” et la “connexion (115200)”, x : dépend du port de sortie du pc, clic sur le triangle pour voir les ports disponibles .
- Clic sur “connect”.

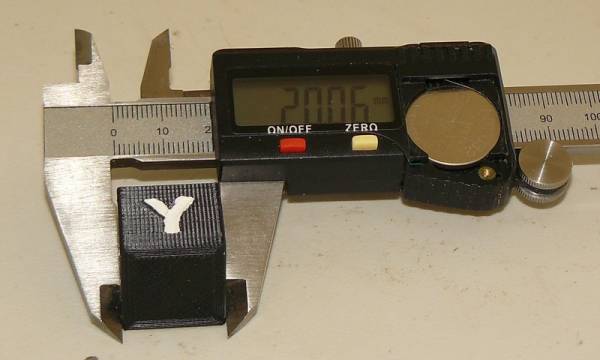

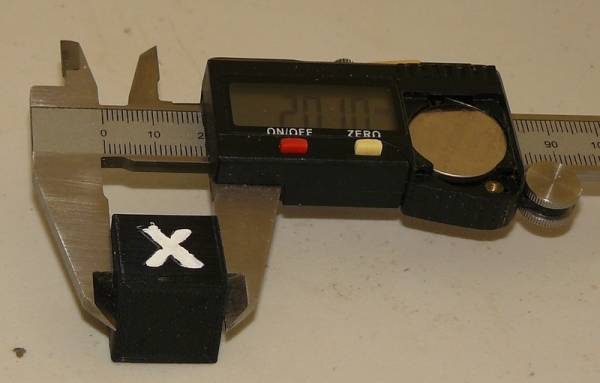

- Mesurer au pied a coulisse les dimension de chaque coté.
- Coté “X” :
- Coté “Y” :
- Et coté “Z” :

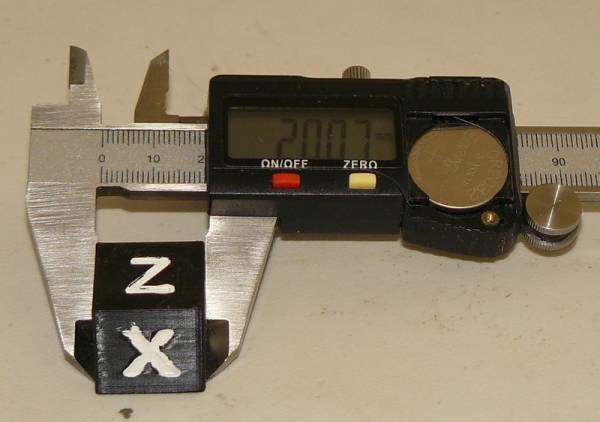

- Attention pour le “Z”, vous mettez le coté “Z” coté pince du pied a coulisse.

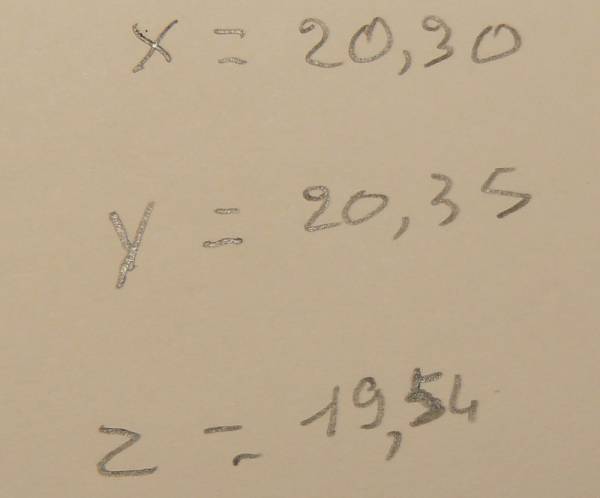

- Noter sur un papier les valeurs.

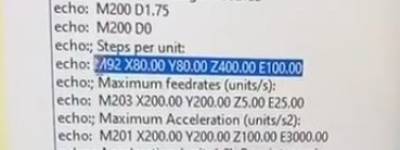

- Rechercher la ligne “M92 X80.00 Y80.00 Z400.00 E100.00”.
- Faite le calcul suivant pour “X“ :

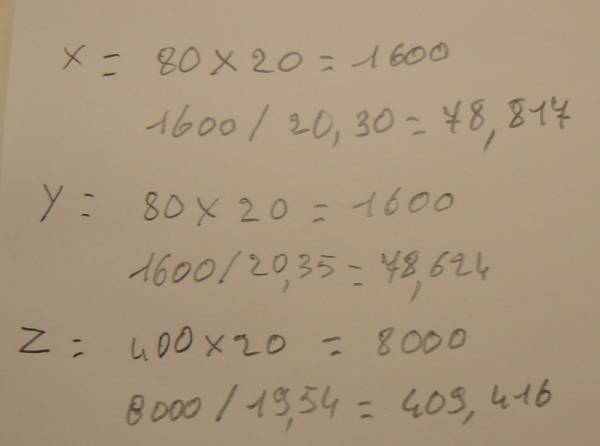

X 80.00 x 20 = 1600 1600 / 20.30 = 78.817
- Refaite la même opération pour “Y“ :
Y 80.00 x 20 = 1600 1600 / 20.35 = 78.624
- Et pour “Z“ :
Z 400.00 x 20 = 8000 8000 / 19.54 = 409.42

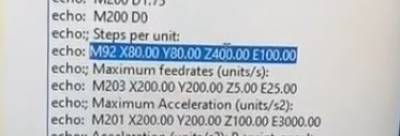

- Faire ”M503”
- Modifier la ligne ”M92 X80.00 Y80.00 Z400 E100.00” pour la transformer en :

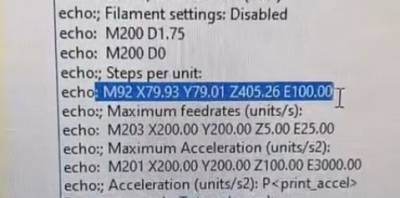

- ”M92 X78.82 Y78.62 Z409.42 E100.00”
- Refaite un “M503”

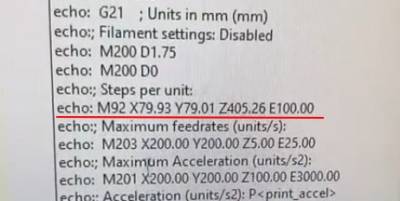

- Ça doit donner ça :
- Si c’est bon fait un “M500” pour sauvegarder.
Code
- Les lignes de code (Marlin) utilisées sont :
- M92 (Définir les PAS/mm ).
- M500 (pour sauvegarder dans l'EEPROM les infos envoyées à l'imprimante)
- M503 (pour lire les paramètres présents dans l'EEPROM).
- Merci à la vidéo “youtube” de “ArenaCrea” : https://www.youtube.com/watch?v=fGYSCpYvMcA&t=12s
